رسم الباترون الأساسي (2)







 خطوات رسم الباترون :

      1. نرسم طول وعرض الباترون ونسمي المستطيل " أ , ب , جـ , د "  مع ترك مساحة في أعلى الصفحة .

1



  2.  من النقطة  أ  ندخل الخطوط الإرشادية

الخطوط الإرشادية :

الناتج الرابع من جهة اليمين يليه الناتج الثالث ويليه ايضا الناتج الثالث ويليه الناتج الرابع ثم من جهة اليسار الناتج الرابع

بدون عنوان-1ونسميها كما في الصورة ( ننزل خط عامودي ارشادي من أ2 وَ أ3 ) .

2

3

      3. نرسم حردة الرقبة الخلفية طولها 1,5سم و عرضها 7سم ( يكون بعد 1سم من النقطة أ1 ).

4

ونعيد تسمية النقطة أ 1

5

     4 . نرسم حردة الرقبة الأمامية عرضها وطولها 7 سم ( لرسم المنحى يمكننا استخدام الفرجار ).

6

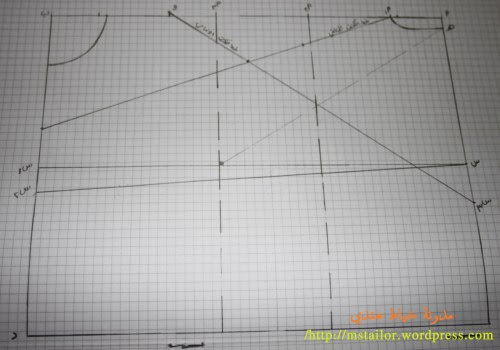

     5. لرسم خط الكتف نقوم بتقسيم المسافة بين هـ  وَ جـ على 2 ونرسم خط يقسم الباترون ونسمية  " س , س1 " .

7

     6. نرتفع من س1 مسافة 5 سم ( قيمة أساسية ) ونوصله بالنقطة أ1 بداية حردة الرقبة الخلفية  (يعتبر هذا الخط الإرشادي لرسم خط الكتف ) , نخرج مسافة 1 سم من تقاطع الخط مع الخط الإرشادي أ2 .

8

     7. لرسم خط الكتف الأمامي ننزل مسافة 5 سم ( قيمة أساسية ) من النقطة س  ونسميها س3 , ثم من النقطه هـ إلى الزاوية القائمة في الخط الارشادي أ3 نرسم خط متقطع ونقيس طول الخط , بعد ذلك نأخذ نفس المسافة من النقطة هـ إلى الخط المستقيم أ ب , من هذه النقطة نرتفع بمقدار ارتفاع بنسة الصدر  5, سم  ونسمي النقطة " و" .

(ارتفاع بنسة الصدر = طول الصدر – طول الباترون / ارتفاع بنسة الصدر =40 - 39,5 = 5, سم )

9

     8. نرسم خط بين النقطة س3 وَ النقطة و ( يعتبر هذا الخط هو الخط الارشادي لخط الكتف الامامي) .

10

     9. نقيس طول خط الكتف الخلفي ونأخذ نفس المسافة من النقطة و بذلك ينتج خط الكتف الأمامي .

11

     10. لرسم خط ارتكاز بنسة الصدر ننزل مسافة 3 سم ( قيمة أساسية ) من النقطة س1 و نسميها س2

12

     11. نقسم  المسافة بين الخط الارشادي أ3 وَ س2 على 2( ننصف المسافة ) وندخل الى جهة اليسار بمقدار 1سم ( قيمة اساسية ) ونسميها و1.

13

     12. نقيس المسافة بين النقطة " و , و1 " ونأخذ نفس المسافة  بين النقطة " و1, و2 " يسمى هذا الخطان ببنسة الصدر ويجب ان يتساوى الضلع الأيمن مع الضلع الأيسر .

     13. نعدل طول حردة الرقبة الأمامية نقيس مسافة 7سم من الزاوية الجديدة نلاحظ أن الحردة ترتفع فقط  5, سم  وهو ناتج عن ارتفاع بنسة الصدر .

14

     14. رسم حردة الإبط : بين الخط الإرشادي أ2 وَ أ3 على الخط س س2 ننصف المسافة ونضع نقطة نسميها ص وهي نقطة ارتكاز لحردة الابط , ننزل بخط عامودي للأسفل ونسمي النقطة ص2 ( وهو الخط الفاصل بين الأمام والخلف ).

15

     15. نرسم خط منحنى لحردة الابط الخلفية من نهاية خط الكتف الخلفي حتى النقطة ص .

16

     16. نرسم المنحى لحردة الابط الامامية ونلاحظ ان حرة الابط الامامية اكثر انحناء من حردة الابط الخلفية

17

     17. تقسيم الوسط : نأخذ عن يمين ويسار الخط الفاصل 4 سم (ناتج من حسابات تقسيم الوسط ) ونسمي النقط ر ر1 .

18

     18. نوصل بخط مستقيم بين " ص ,ر " وبين " ص ,ر1 ".

19

     19. لرسم بنسة الوسط الخلفية نحتاج الى قياس المسافة بين جـ وَ ص2 ثم نقسمها على 3 , وجدنا ان المسافة تساوي 24 ÷3 = 8 سم   ,ندخل من النقطة جـ بإتجاة ص2 مسافة 8سم

20

     20. من هذه النقطة نأخذ عن يمينها ويسارها مسافة  1,5 سم من الاعلى نرتفع 12سم وننزل من الاسفل 15 سم ( جميع هذه القيم اساسية ) .

21

     21. نوصل النقاط لتتكون البنسة الخلفية

22

     22. لرسم بنسة الوسط الامامية : ننزل بخط مستقيم من نقطة ارتكاز بنسة الصدر " و1 " ليتقاطع مع خط الوسط , نأخذ عن يمين ويسار الخط 1 سم ونرتفع عن خط الوسط  بمقدار 10سم وننزل بمقدار 12 سم (جميع هذه  قيم أساسية ) .

23

     23. نوصل النقاط لنحصل على بنسة الوسط الأمامية

24

     24. نرسم طول الجنب ننزل من النقطة جـ والنقطة د مسافة طول الجنب 18 سم , نمد الخط الفاصل بين الامام والخلف

ثم بعد ذلك نرسم تقسيم أكبر حجم

بما أن نصف محيط أكبر حجم =100÷ 2 = 50سم

عرض الباترون = 51 سم

إذا هو يتبع الحالة  الاولى :

25

26

27

وبذلك انتهينا من رسم الباترون الأساسي نحدد الأمام باللون الاحمر والخلف باللون الأزرق.

28

29

30

إنتهى الدرس ..
